LFF自潤軸承-低噪音免潤滑滑動軸承工程應用說明

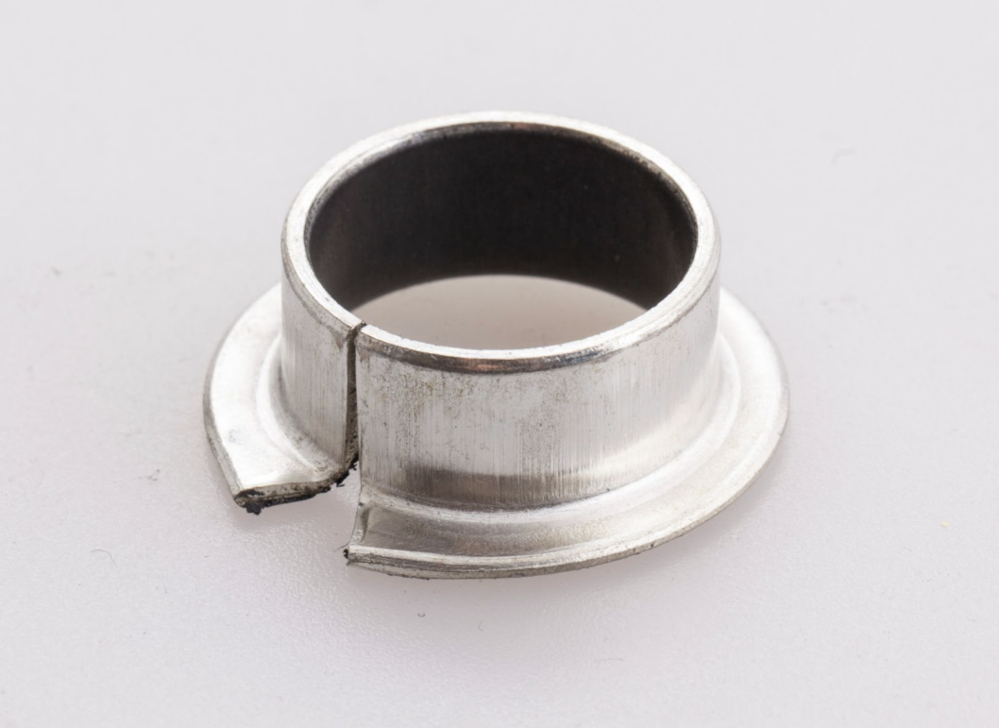

LFF/DUF/SF-1F自潤軸承

是以自潤複層結構（鋼-銅粉-PTFE）為基礎，並在端面整合了凸緣（Flange，即法蘭）結構的高性能滑動軸承。它不僅能承受徑向負荷，還能同時克服軸向的推力與定位需求
(若非標準規格，請洽0928-337341由專人為您服務)

數量 :

本產品採用複合式滑動軸承結構設計，以鋼板作為主要承載基體，中間層透過燒結方式結合球形青銅粉，最外層再軋製一層由聚四氟乙烯（PTFE）與填充劑組成的滑動層，最後經卷製成型。
這樣的結構配置，目的在於將「承載強度、耐磨支撐與低摩擦滑動」分工處理，使軸承在有限空間內仍能維持穩定性能。

在實際運轉時，鋼基層負責整體結構與裝配穩定性，青銅層提供良好的承載與導熱能力，而表層 PTFE 複合材料則負責降低摩擦與吸收啟停時的接觸衝擊，讓滑動行為在無油條件下仍可控。

提供專業訂製客製服務,請聯絡0928-337-341 專人為您服務洽詢

襯套尺寸			推介尺寸(mm)													各部厚度					凸緣以下長度 L 公差0 -0.3
內徑d	外徑 D	凸緣徑 F	軸尺寸								孔尺寸					T1			T2		3	4	5	6	7	8	10	12	15	20	25	30	40
3	4.6	7	3	-0.025							4.6	+0.012				0.8	-0.025		0.8	-0.15	-0303		-0305
				-0.034								0
4	5.6	9	4		-0.025						5.6		+0.012			-0.025			-0.15			-0404		-0406
					-0.037								0
5	7	10	5			-0.025					7			+0.015		1.0		0	1.0	0		-0504	-0505	-0506
						-0.037								0				-0.025		-0.015
6	8	12	6				-0.025				8				+0.015			0		0			-0605	-0606	-0607	-0608
							-0.037								0			-0.025		-0.015
7	9	13	7					-0.025			9				+0.015			0		0			-0705		-0707
								-0.040							0			-0.025		-0.015
8	10	15	8					-0.025			10				+0.015			0		0				-0806		-0808	-0810
								-0.040							0			-0.025		-0.015
9	11	16	9						-0.025		11				+0.018			0		0							-0910
									-0.040						0			-0.025		-0.015
10	12	18	10							-0.025	12				+0.018			0		0				-1006	-1007	-1008	-1010	-1012	-1015
										-0.040					0			-0.025		-0.015
12	14	20	12							-0.025	12				+0.018			0		0				-1206	-1207	-1208	-1210	-1212	-1215
										-0.043					0			-0.025		-0.015
13	15	21	13							-0.025	15				+0.018			0		0							-1310		-1315
										-0.043					0			-0.025		-0.015
14	16	22	14							-0.025	16				+0.018			0		0							-1410	-1412	-1415
										-0.043					0			-0.025		-0.015
15	17	23	15							-0.025	17				+0.018			0		0							-1510	-1512	-1515	-1520
										-0.043					0			-0.025		-0.015
16	18	24	16							-0.025	18				+0.018			0		0							-1610		-1615	-1620
										-0.043					0			-0.025		-0.015
18	20	26	18							-0.025	20				+0.021			0		0							-1810	-1812	-1815	-1820
										-0.043					0			-0.025		-0.015
20	23	31	20							-0.025	23				+0.021	1.5		0	1.5	0							-2010	-2012	-2015	-2020	-2025
										-0.046					0			-0.030		-0.015
22	25	33	22							-0.025	25				+0.021			0		0							-2210	-2212	-2215	-2220
										-0.046					0			-0.030		-0.015
24	27	35	24							-0.025	25				+0.021			0		0									-2415	-2420	-2425
										-0.046					0			-0.030		-0.015
25	28	36	25							-0.025	28				+0.021			0		0							-2510	-2512	-2515	-2520	-2525
										-0.046					0			-0.030		-0.015
26	30	38	26							-0.025	30				+0.020	2.0		0	2.0	0									-2615	-2620
										-0.046					0			-0.030		-0.015
28	32	40	28							-0.025	32				+0.025			0		0								-2812	-2815	-2820
										-0.046					0			-0.030		-0.015
30	34	42	30							-0.025	34				+0.025			0		0								-3012	-3015	-3020	-3025	-3030
										-0.046					0			-0.030		-0.015
31	35	45	31							-0.025	35				+0.05			0		0											-3125
										-0.050					0			-0.030		-0.015
32	36	46	32							-0.025	36				+0.025			0		0										-3220	-3225	-3230
										-0.050					0			-0.030		-0.015
35	39	49	35							-0.025	39				+0.025			0		0								-3512		-3520	-3525	-3530	-3540
										-0.050					0			-0.030		-0.015
38	42	52	38							-0.025	42				+0.025			0		0										-3820
										-0.050					0			-0.030		-0.015
40	44	54	40							-0.025	44				+0.025			0		0								-4012		-4020	-4025	-4030	-4040
										-0.050					0			-0.030		-0.015
45	50	60	45							-0.025	50				+0.025	2.5		0	2.5	0										-4520	-4525	-4530	-4540
										-0.050					0			-0.030		-0.015
50	55	65	50							-0.025	55				+0.030			0		0										-5020		-5030	-5040
										-0.050					0			-0.040		-0.015
55	60	70	55							-0.025	60				+0.030			0		0												-5530	-5540
										-0.055					0			-0.040		-0.015
60	65	75	60							-0.025	65				+0.030			0		0												-6030	-6040
										-0.055					0			-0.040		-0.015

提供專業訂製客製服務,請聯絡0928-337-341 專人為您服務洽詢

從使用效益來看，該類滑動軸承具備摩擦係數低、耐磨耗、耐腐蝕以及無需外部潤滑等特性。

對設備設計與採購端而言，這代表可省略潤滑系統配置，進一步降低整體成本與結構複雜度，同時縮小機械體積，對空間受限的設備特別有利。

此外，由於滑動層特性穩定，可有效降低軸與軸承之間發生咬合的風險，並在運轉過程中減少震動與噪音，有助於提升整體運行品質與使用舒適度。

提供專業訂製客製服務,請聯絡0928-337-341 專人為您服務洽詢

在實務應用上，該產品已廣泛導入各類設備的滑動部位，特別適合長時間運轉、啟停頻繁或不易進行潤滑保養的機構。

常見應用包括印刷機、紡織機、煙草機械、健身器材、液壓搬運車、微型電機，以及汽車、機車與農林業機械等。這些設備的共同特點，是對穩定性與維護效率有高度要求。

針對不同環境條件需求，本產品亦可提供不鏽鋼基材版本，以因應潮濕、腐蝕性或戶外使用場景，進一步提升應用彈性。

在裝配設計方面，一般建議座孔公差採用 H7，軸徑公差採用 h8。

此配合方式可在確保固定穩定的同時，保留必要的運轉間隙，使滑動層正常發揮效果，避免因過緊裝配造成初期磨耗或運轉阻力異常。

提供專業訂製客製服務,請聯絡0928-337-341 專人為您服務洽詢
